Подземные тайны восточной Германии. Часть 6: ОУС "Разбитной"
technolirik
Территория бывшей ГДР богата фактурными подземными объектами Холодной войны, которые после объединения Германии и вывода группировки советских войск были заброшены и забыты. Федеральная земля Бранденбург особенно плотно напичкана различными бункерами и подземными локациями военного назначения в связи со стратегическим значением прилегающих к Берлину территорий и наличию густых лесов, в которых можно спрятать все, что угодно. Очередной пост сериала, посвященного подземным тайнам ГДР, расскажет вам об одном интересном и неплохо сохранившемся советском бункере связи, расположенном на территории военного городка Фогельзанг.





Этот бункер мы посетили, можно сказать, случайно. Готовя маршрут прогулки по территории крупнейшего в Германии ГСВГ-шного городка (после Вюнсдорфа и Ютербога), я ориентировался на гуглокартинки, привязанные к спутниковой карте, по которым намечал наиболее уцелевшие и интересные для посещения объекты на территории практически полностью снесенного гарнизонного городка. Среди этих картинок мне попалась фотография небольшого холма с парочкой вентиляционных оголовков сверху и подписью на английском "ГСВГ-шный бункер связи". По фотографии было совершенно не ясно, что это за объект и стоит ли тратить на него время, но я внес его в список целей и знакомство с гарнизоном Фогельзанг было решено начать именно с этого бункера.

01. Так как у меня были координаты объекта, найти его не составило никакого труда и вскоре мы стояли перед виденным на гуглоснимке холмом с несколькими вентшахтами на вершине. Один из входных порталов внутрь оказался полностью засыпанным грунтом.



02. Вентиляционные шахты представляют собой обычные кирпичные "сарайчики" с решетками вместо окон...



03. ... и оголовками воздухозаборников внутри.



04. На вершине холма помимо вентшахт был замечен засыпанный лаз. То ли это аварийный выход, то ли лаз для обслуживания коммуникаций, уже не узнать.



05. Обходим бункерный холм по периметру и замечаем еще один входной портал, замаскированный поваленным деревом.



06. К счастью, в слое грунта, которым "хоронили" объект, обнаруживается нора, через которую мы проникаем внутрь.



07. Интересно реализована входная часть бункера типа "вход-сквозник", такая система применялась на фортификационных объектах еще с конца 19-го века.



08. Вход-сквозник представляет собой закрытую галерею с двумя выходами по краям, в центре которой находится вход в сам объект. Такая конструкция защищала входную дверь от воздействия ударной волны и осколков. Сквозник в советском бункере мне встретился впервые.



09. Обращает на себя внимание отшелушивающаяся от стен краска - это явление встречается во всех помещениях этого бункера. Нигде ни до, ни после я не видел на подземных объектах этого явления в таких масштабах, как тут. Не знаю, чем это объяснить. Уровень влажности в бункере был обычным таким же, как и везде в таких местах.



10. Бронешлюз открыт и манит нас как можно скорей начать исследование этого объекта.



Но сперва прервемся на минутку и ознакомимся с устройством объекта. Строился бункер в 1971-1975 годах в качестве элемента системы связи, так называемого опорного узла связи (ОУС). Опорный узел связи развертывается на пересечении осевых и рокадных линий связи; служит для образования каналов (трактов), распределения (коммутации) каналов, трактов, а также сообщений или их фрагментов и для передачи (доведения) их на узел связи пункта управления. Или говоря проще, бункер являлся промежуточным элементом в системе советской военной связи, обеспечивавший передачу информации и контроль за исправной работой части системы, за которую он отвечал. Конструктивно бункер представляет собой одноуровневое монолитное сооружение, построенное на поверхности земли и засыпанное для маскировки и защиты грунтом. Так выглядит внутреннее размещение технических систем в бункере, общая площадь которого составляет 790 квадратных метров.



Приведу воспоминания сержанта Николая Титова, служившего на объекте командиром отдела жизнеобеспечения в период 1984-1985 г:

"На *Разбитном* я прослужил 1 год, потом меня перебросили на ГУС *Агрегатный*, это на севере, г. Ahlbeck (рядом с Польшей). Мы назывались *отдельный батальон кабельной связи*, в подчинении 132й бригады связи в г. Тройенбрицен. На узле связи "Разбитной" во время дежурства находилось 6 человек. Дежурный офицер (рядом с комнатой № 6 на схеме) , 2 человека по системе жизнеобеспечения (№6), 2 человека сидели на коммутаторе ( №15), то есть непосредственно *качали связь*, 1 релейщик (точно уже не помню) рядом с №14, там же (2 небольших помещения) находилась комната отдыха. Я буду говорить о своих обязанностях в системе жизнеобеспечении узла. Наш пост находился в №6 и называлось ГРЩ (главная распределительная щитовая) . Там находился основной кабель, пульты управления вентиляцией, закрытие дверей, система резервного включения дизельгенераторов ( ДГА 200Т 400 3Д) при пропадании внешней сети и так по мелочи.

Наша задача была при тревоге закрыть вручную все двери, включить подпорную вентиляцию и заблокировать замки. Подпор воздуха был такой, что закладывало уши. Запускались дизельгенераторы и узел переходил на автономное питание. Рядом с комнатой №11 находилась ЗАС (засекреченная аппаратура связи). Доступ в неё нам был запрещён. Вход, по которому вы заходили, использовался мало. По нему заходил только комбат, так как штаб батальона находился напротив входа в узел. Мы заходили с резервного (тот, что засыпан). Казарма располагалась в военном городке. При тревоге личный состав прибывал с основного входа. Если была угроза химического загрязнения, то личный состав проходил через санпропускник. Кстати, там мы и мылись и стирались, т.к. в дивизионную баню (25т.бр.) редко ходили. Баллоны со сжатым воздухом предназначались для подпора воздуха в кабелях связи. Один слой оболочки кабеля был свинцовый и туда закачивался сжатый воздух. По всему протяжению кабеля до другого узла стояли НУПы, в которых тоже находились баллоны со сжатым воздухом. Если в кабеле падало давление, выезжала бригада по ремонту."


Теперь рассмотрим внутренние помещения бункера детально.

11. Слева от входного шлюза расположен один из нескольких воздухозаборников. Находится он в отдельном помещении, отгороженном от основной части бункера герметичным люком.



12. По ту сторону люка размещена воздухозаборная камера с защищенными от воздействия ударной волны оголовками. Другая сторона оголовков выходит в одном из сарайчиков на вершине бункерного холма.



13. Гермошлюз состоит из четырех герметичных дверей с резиновыми уплотнителями по периметру.



14. Обратная сторона гермошлюза.



15. Начнем знакомство с размещенными внутри бункера системами, благо, что посмотреть тут есть на что.



16. Несмотря на довольно неплохую сохранность бункера, отшешушивающаяся крупными хлопьями краска очень сильно старит бункер, придавая ему ветхий и запущенный вид.



17. Частично сохранившееся вентиляционное оборудование.



18. Водопроводная система, обеспечивающая бункер водой (на схеме вверху помещение обозначено цифрой 12).



19. Какой-то клапан с измерительным прибором внутри корпуса.



20. Заслонка воздуховода с автоматическим управлением.



21. Через стенку от водопроводной станции находится еще одно помещение с трубами.



22. В котором размещены насосы для откачки нечистот из фекального бака наружу.



23. Над фекальным баком установлен, соответственно, туалет.



24. В соседнем помещении какой-то резервуар высокого давления.



25. Переходим в секцию фильтро-вентиляционной установки, занимающую вместе с климатической установкой довольно приличную часть бункера.



26. Фильтры стандартные типа ПФП-1000.



27. Марка фильтра и его параметры считываются с шильдика. Год производства - 1972.



28. Еще элементы фильтро-вентиляционной установки.



29. Тут располагались вентиляторы и их электроприводы. Как видите, к настоящему времени они не сохранились.



30. Дальше мы переходим в помещение внушительного размера, в котором размещена климатическая установка.



На схеме это помещение обозначено цифрой 8.



31. Климатическая установка - обязательный компонент любого бункера связи. Связное оборудование в 1970-е годы было очень чувствительным к температурно-влажностному режиму и климатический блок подготавливал захватываемый с поверхности воздух для соответствия заданным параметрам оборудования.



32. Похожую климатическую установку мы уже видели в другом бункере связи, которому была посвящена прошлая часть серии.



33. Зачастую в подобных бункерах климаблок - самая атмосферная и фотогеничная локация.



34. Часть климатической установки разукомплектована.



35. В углу комнаты парочка люков, за которыми расположены помещения воздухозаборников.



36. Вид на локацию с другого угла.



37. Дальше мы перемещаемся в рабочие комнаты связистов.



На схеме эти помещения обозначены цифрой 15.



38. В комнатах сохранились оригинальные письменные столики.



39. Оборудование связи советские (на момент вывода войск в 1994 году уже российские) военные традиционно забрали с собой на родину.



40. Мебель забирать не стали.



41. Рядом с рабочими комнатами связистов расположено помещение со стеллажами - небольшой склад.



42. Благодаря тому, что полки подписаны, мы можем видеть. что на этих стеллажах хранилось.



43.


44. А вот интересный артефакт эпохи - советские батарейки "бочонки" в бумажной обертке. Помню в начале 1990-х пользовался такими.



45. Помещение с кабельными гермовводами (на схеме обозначено цифрой 14). В этом месте в бункер заходили кабели связи.



46. Продолжаем эту увлекательную прогулку по объекту, который оказался столь неожиданно интересным.



47. Комната с остатками какого-то оборудования, возможно пневматической системы.



48. Дальше по пути находится компрессорная с сохранившейся оригинальной табличкой на двери.



49. Внутри компрессорной, к сожалению, пусто. От техники остались одни постаменты. Через стену от компрессорной расположена...



50. ... балонная. О чем сообщает такая же табличка на двери.



51. Но и без таблички было понятно, что тут располагалось.



52. Запас сжатого воздуха в бункере хранился не слабый. Сжатый воздух предназначался для закачки в кабеля связи, где он выступал в роли сигнализатора, что кабель цел и все в порядке. Как только давление воздуха в кабеле падало, сенсоры посылали сигнал и на место выезжала ремонтная бригада.



Балонная и компрессорная находятся в самом центре бункера (9 и 10).



53. К сожалению, информация по бункеру в сети отсутствует. Благодаря служившему тут Николаю Титову, нам известны хоть какие-то подробности про бункер.



54. Через компрессорную выходим обратно в коридор.



55. Под деревянным настилом в коридоре плотно размещены многочисленные кабели.



56. Там где настил отсутствует, хорошо видна концентрация кабелей.



57. Удивительно, что при такой доступности объекта, никто не позарился на цветмет.



58. На выход нам пока еще рано.



59. В одном из помещений с электрооборудованием сохранился щит управления климатической установкой и водоснабжением объекта.



60. Точней, оболочка щита, так как его внутренности давно пали жертвой мародеров.



61. Таблички, указывающие на органы управления насосами системы водоснабжения и вентилятором градирни.



62. В соседнем помещении тоже было электрооборудование, от которого мало что дошло до нашего времени.

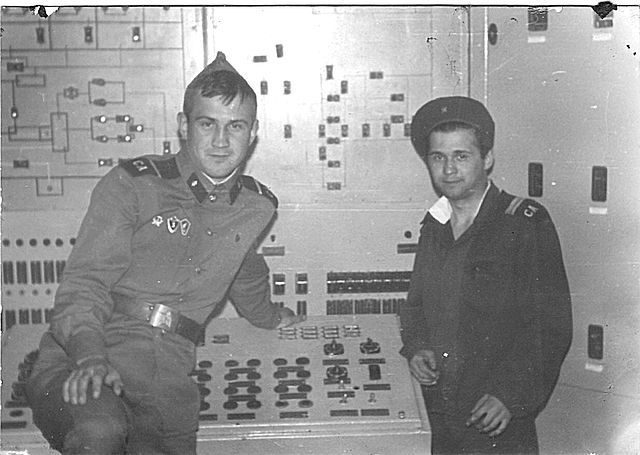

Раньше в этом зале было так:


фото прислал сержант Николай Титов, служивший на узле связи в 1984-1985 годах командиром отделения жизнеобеспечения бункера.

63. Следующее помещение, завершающее наш обход бункера - дизель-генераторная.



64. Дизель-генераторные установки, конечно же, были демонтированы и увезены в Россию. Так что в этой комнате нас встречает лишь переплетение труб на стенах и куча земли из монтажного тоннеля.



Так выглядел один из двух дизель-генераторов узла связи:

фото: Николай Титов.

65. Монтажный тоннель был в каждом советском бункере и вел в дизель-генераторную. Через него можно было устанавливать/менять/демонтировать дизель-генераторные установки и прочую крупногабаритную технику. При рекультивации земель бывшего гарнизона все входы внутрь бункера, в том числе и монтажный тоннель засыпали землей.



На схеме монтажный тоннель обозначен цифрой 3.



66. Пол в дизель-генераторной испещрен многочисленными желобками с кабелями и топливными магистралями внутри.



67. Шильдик.



68. Судя по количеству постаментов, в помещении размещались две генераторные установки. За дверью в левой части кадра находится топливный и масляный резервуары.



69. Тут тоже сохранилась табличка на двери.



70. Внутри помещения установлено два топливных резервуара, емкостью 10 кубометров и 1 кубометр а также резервуар с запасом моторного масла.



71. Насосы топливной системы отсутствуют, но сохранность все равно хорошая.



72. Бак с кубометром топлива, за ним масляный резервуар.



73. На масляном резервуаре какие-то три вентиля, интересно для чего? Чтобы контролировать уровень масла?



74. Аккумуляторная.



75. А это еще один выход, размещенный в противоположной части от главного входа. Снаружи он засыпан грунтом и дверь заблокирована давлением земли.



Тем не менее, запорный механизм оказался рабочим:



76. На этом наша экскурсия подошла к концу. На осмотр бункера снаружи и изнутри у нас ушел ровно час.



77. Но мы торопились, так как до наступления темноты было полтора часа, за которые нам надо было осмотреть то, что осталось от гарнизонного городка Фогельзанг.



78. При выходе из бункерной прохлады в теплый июльский день, объектив мгновенно запотел.



79. Надстройки воздухозаборников на бункерном холме.



80. В прошлом вокруг бункера размещалась небольшая воинская часть со всей инфраструктурой, но в ходе рекультивации военной территории все настолько тщательно снесли, что от былых построек и дорог не осталось и следа. Один лишь бункер напоминает о том, что когда-то эти места были вписаны в историю Холодной войны. Да и то бункер сохранился лишь потому, что сносить такое сооружение очень дорого и трудозатратно.



81. Солнце уже садиться, а нам еще многое предстоит успеть.



82. Так что мы отправляемся в сторону сохранившихся построек городка Фогельзанг, которому будет посвящен мой следующий пост.



В завершении три с половиной минуты видеообзора бункера для тех, кому мало фотографий.
